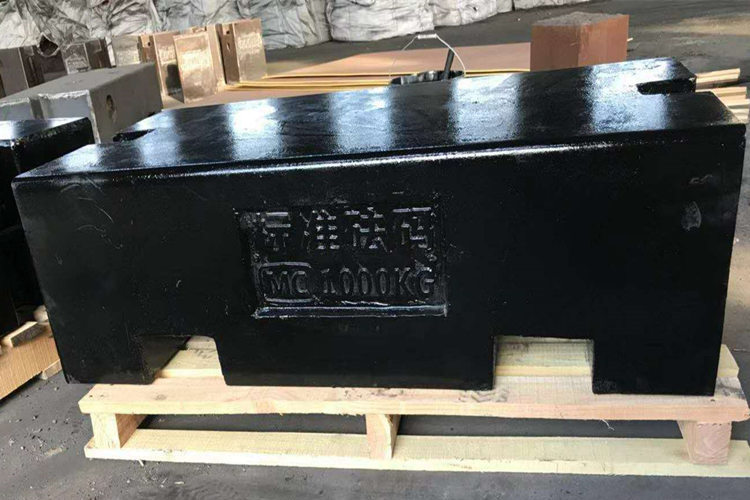

鑄鐵砝碼常溫發(fā)黑的三廢治理與發(fā)黑中存在的問(wèn)題及對策 說(shuō)明：

         鑄鐵砝碼常溫發(fā)黑時(shí),采用發(fā)黑原液添加閉路循環(huán),故發(fā)黑槽不存在廢液的排放,也無(wú)廢氣逸出。槽液循環(huán)過(guò)濾的沉渣為磷酸鐵鹽,可以綜合利用。酸洗除銹時(shí)有酸霧漂逸,危害很大我們在酸洗槽的側面,安裝了吸風(fēng)罩,以排除酸霧,改善工作條件每公斤零件發(fā)黑后漂洗時(shí),帶出、毫升槽液,經(jīng)漂洗水稀釋約倍,殘液最大濃度在一‘以下,達到了水排放標準數量級。

    曾對酸洗、發(fā)黑漂洗水作過(guò)分析,未測出超標離子。漂洗水中存在的少量金屬離子,可通過(guò)鐵屑經(jīng)酸洗活化還原操作方法為,將發(fā)黑漂洗水經(jīng)鐵屑槽,而后與酸洗廢水及除油清洗廢水匯集于中和沉淀槽,調節值至”。

    鐵的去除率在務(wù)以上,其它金屬離子的去除率在帕以上此水可以閉路循環(huán)使用。我們在鑄鐵砝碼常溫發(fā)黑處理中,經(jīng)常遇到下述幾類(lèi)問(wèn)題發(fā)黑膜層不均勻,有花斑,原因是零件除油未凈,或者發(fā)黑時(shí)零件擠壓在一起,發(fā)黑膜層疏松,結合不牢固,這是因為發(fā)黑時(shí)間太長(cháng),或者零件發(fā)黑的前處理未能過(guò)關(guān)等緣故,發(fā)黑膜色淡,光澤差,這是由于脫水封閉時(shí)間太短,或者發(fā)黑液組分的含量失調等原因所造成的因此,我們在鑄鐵砝碼發(fā)黑作業(yè)中,針對上述可能出現的問(wèn)題,采取了相應的對策一是,定期地化驗、分析發(fā)黑液的組分含量并加以適當調整溶液中組成的體積比,調控好發(fā)黑原液的添加量二是,嚴格進(jìn)行發(fā)黑前處理—除油及去銹工序三是,發(fā)黑及脫水封閉作業(yè)中,熱強零件的抖動(dòng),使發(fā)黑液或防銹油均勻浸潰零件表面,并掌握好作業(yè)時(shí)間采取以上三項有效措施后,鑄鐵砝碼的發(fā)黑質(zhì)量及數量大幅度提高,返修率幾乎為零。

結束語(yǔ)

    近幾年來(lái),在鑄鐵砝碼發(fā)黑作業(yè)中,我們采用了常溫發(fā)黑技術(shù)替代傳統的發(fā)黑方法,克服了原堿性發(fā)黑中存在的缺陷,節能省工,生產(chǎn)效率大為提高,并且減少了環(huán)境污染和操作中的燙傷及觸電等危險,勞動(dòng)條件大為改善,在提高鑄鐵砝碼發(fā)黑質(zhì)量和數量的同時(shí),生產(chǎn)成本有所下降。

上述是鑄鐵砝碼常溫發(fā)黑的三廢治理與發(fā)黑中存在的問(wèn)題及對策的詳細介紹！
