分析鑄鐵砝碼上鑄造字體的難易度 介紹：

概述

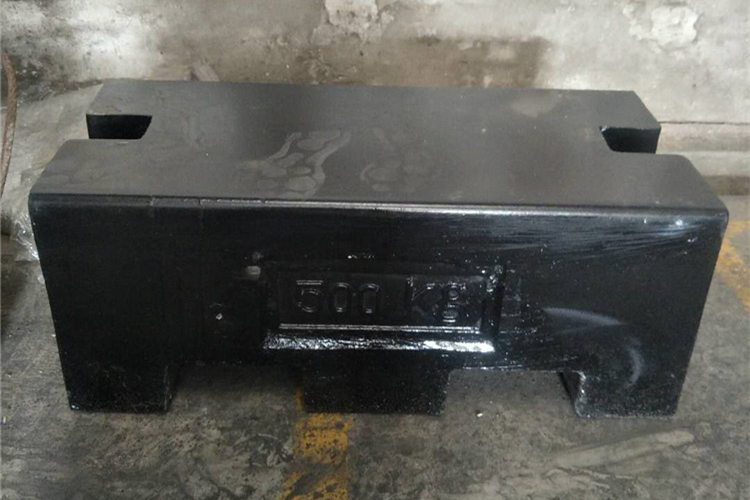

砂型鑄造的鑄鐵砝碼因其表面比較粗糙而使其表面上字體的字跡也很粗糙,或因粘砂而使字體不易清理造成字跡不清。尤其是在砂型鑄造小字時(shí)因其筆畫(huà)較細、字體較薄而造成粘砂、澆不足等原因,無(wú)法清理使得鑄鐵砝碼報廢再加上小字的制模、造型及澆注等都很困難,因而砂型鑄造小字在鑄造工藝上歷來(lái)都是一個(gè)較難解決的間題。貴陽(yáng)車(chē)輛廠(chǎng)在引進(jìn)樹(shù)脂砂生產(chǎn)設備后,在美國某公司的產(chǎn)品—活動(dòng)接盤(pán)的工藝上不斷改進(jìn)摸索,通過(guò)多次試驗,終于在這方面取得了顯著(zhù)成效。工藝制模模型的制作是成功的基礎。字體如采用木料雕刻會(huì )因砂子和木料的摩擦而使其使用期限明顯縮短,并且字體的尺寸也會(huì )受到明顯影響,因而采用塑料板雕刻字體的原形,然后粘結在底板上制作成芯盒。實(shí)踐證明,利用這種字體模型制作的芯子成品率高,質(zhì)量好。

涂料

涂料是字體砂芯的必要補充。為了防止高溫金屬液體在進(jìn)入型腔后和字體芯子發(fā)生化學(xué)反應而引起粘砂最終導致鑄鐵砝碼報廢。在鑄造工藝上通常使用涂料,在型腔內形成一層涂料層,以防止金屬液與砂型直接接觸。試驗證明采用醇基涂料能達到理想效果。其工藝要求主要為上涂料時(shí)在字體芯子部分不得有任何堆積,以防止澆注后,字體部分筆畫(huà)殘缺,無(wú)法進(jìn)行焊修而報廢上完涂料的芯子應及時(shí)點(diǎn)燃,以防止芯子強度因乙醇侵入而降低,造成澆注后字體部分因出現粘砂等鑄造缺陷而報廢。澆注要使高溫金屬凝固后鑄鐵砝碼上的字體清楚,輪廓清晰,合適的澆注溫度和澆注速度非常重要。如果澆注溫度太低和澆注速度太慢,金屬液在型腔中的流動(dòng)性差,加上字體其本身特點(diǎn),鑄鐵砝碼就會(huì )因粘砂,澆不足,冷隔等原因而使字體不清楚,輪廓不清晰,最終導致出現廢品。如果澆注溫度太高,又會(huì )出現金屬液和砂型中的樹(shù)脂劇烈反應產(chǎn)生大量氣體向鑄鐵砝碼表面侵入而形成皮下氣孔,導致鑄鐵砝碼報廢。結論通過(guò)在模型制作,造型材料,造型方式,澆注等工藝方面的調整、改進(jìn)和完善,活動(dòng)接盤(pán)的字體鑄造問(wèn)題得到了解決,取得了良好的效果,為鑄鐵砝碼上小字的鑄造積累了經(jīng)驗。

上述是分析鑄鐵砝碼上鑄造字體的難易度的詳細說(shuō)明，希望能幫助到您！
