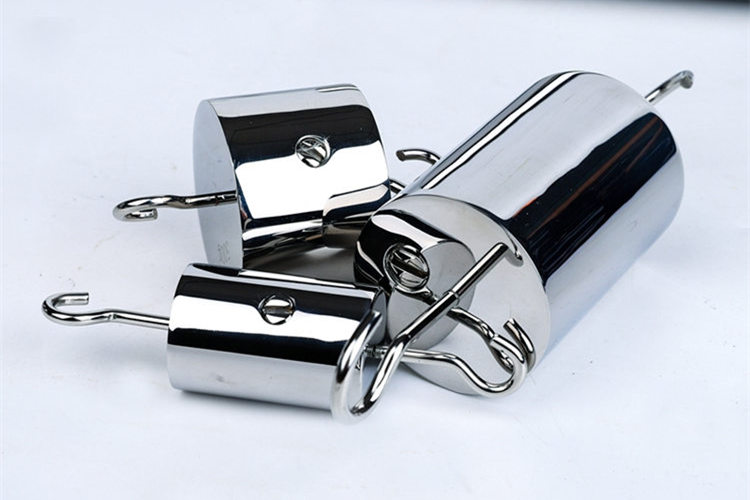

不用接觸如何測量天平砝碼的體積 說明：

｛摘 要}質量標準量值傳遞過程中，天平砝碼的體積需要準確測量，為精確測天平砝碼的質量，由天平砝碼體積帶來的空氣浮力修正是必要的。聲學法是一種快速高效的非接觸式體積測量方法，與液體靜力稱重法不同，該方法不需要考慮液體受污染而引起的密度變化。為實現不同形狀和材料天平砝碼體積的高精度快速測量，設計實現了一套非接觸式固體材料體積測量裝置，對 5kg～20kg 不同材料天平砝碼體積進行測量，并對其測量不確定度進行了評估，其測量不確定度小于 6×10-4，驗證了聲學非接觸式測量法應用于不同材料高精度天平砝碼體積測量的可行性.

一。引言

測量天平砝碼在空氣中的質量，需要精確測量由天平砝碼體積帶來的空氣浮力值。由于是測量體積，天平砝碼的密度必須是已知的。密度由質量除以體積得到，體積測量對于密度計算至關重要。根據OIML (international organization for legal metrology)R111[1]的建議，對于最高等級 E1 級的天平砝碼，應明確指明每個天平砝碼的密度或者體積。之前高等級天平砝碼的體積是通過液體靜力稱重法測量，其是基于阿基米德原理通過參比液體的密度來計算體積的一個實際應用。體積測量的相對不確定度為 10-6 或更小，在液體靜力稱重法下天平砝碼必須浸入一種液體中，因此在從液體中取出天平砝碼后必須是干燥且干凈的，由于水分含量和污染的液體的質量的變化，天平砝碼的質量值必須進行修正。如果需要測量多組天平砝碼的質量，液體靜力稱重法需要耗費相當長的時間。因此，需要找到一種測量更加簡便同時測量的不確定度也滿足要求的天平砝碼體積測量方法。由 Ishii 等提出的聲學體積測量法已經在[3-5]文獻中詳細的介紹了。該方法在空氣中沒有任何改變天平砝碼質量的條件下可以快速進行體積測量且具有一個重要的優點。日本國家計量研究所已經將聲學體積測量法應用于測量標準天平砝碼，其特征在文獻[6-8]進行了闡述。目前國內天平砝碼的體積測量方法主要是液體靜力法，聲學非接觸式體積測量的方法作為國際建議的天平砝碼體積測量方法，尚未被列入到天平砝碼量值傳遞的體積測量方法中。國內學者也嘗試進行了研究[9-10]，但都是只針對單一材料的標準天平砝碼，其對其他形狀和材料的天平砝碼聲學法體積測量的適用性并未給出，為此本文根據 OIML 型天平砝碼的研究，結合不同材料和不同形狀的天平砝碼，驗證其對固體材料體積測量的可行性。

二。聲學非接觸測量原理和裝置

2.1 基本公式聲學非接觸測量基于氣體壓縮定律[3-4]。其測量原理如圖 1 所示，天平砝碼的體積可以通過測量?jì)蓚€(gè)腔體的聲壓得到。根據[3-4]V 表示待測天平砝碼的體積，V0 是空腔時測量腔體的體積 C 為相關系數。V=V0 1- R R R0RR1+Cf（V,R,S）R （1）R E1E2（2）其中（f V,R,S）為體積 V 的函數，R 是由兩個麥克風輸出的信號即兩個腔體的聲壓比率，S 為天平砝碼的表面積。E1 和 E2 信號的幅值和相位值由傅立葉公式變換計算獲得。R0 為空腔時的兩個腔體聲壓振幅比。使用相同類型的天平砝碼相同的標稱質量作為參考和測試，這種情況下 C 可忽略不計。忽略非線性項，簡化的天平砝碼聲學體積測量方程如下：V=V0 1- R R R0R （3）公式 （3） 中 V0 值根據公式 （4） 通過測量參考天平砝碼確定：V0=VrR0R0-Rr（4）Rr 為放入參考天平砝碼后測量腔體的振幅比，合并公式（3）和（4）被測天平砝碼的體積測量方程為：V=Vr R0-RR0-Rr

2.2 測量裝置設計圖 1 顯示了一個聲學非接觸式體積測量裝置的示意圖，包括一臺用于控制和數據采樣的電腦。自行設計的聲學非接觸式體積測量裝置測量標準天平砝碼的體積。裝置主體的上半部分包括一個基準容積腔體，下半部為天平砝碼體積測量腔體。通過一個旁通管，聯通兩個腔體使其靜壓力和空氣濕度均衡。位于在這兩個容器之間的揚聲器由一個正弦信號頻率驅動，信號模式可通過計算機程序設置。測量過程中揚聲器的一面產生一個交變隔熱的聲壓信號給基準容積腔體，同時其反面產生一組相位相反的絕熱聲壓信號給天平砝碼體積測量腔體。通過測量空腔的聲壓比 R0 和放入參考天平砝碼與被測天平砝碼的聲壓比 R 和 Rr，得到被測天平砝碼相對于參考天平砝碼的體積比值。由于參考天平砝碼的體積已知，從而計算得到被測天平砝碼的體積。

上述是不用接觸如何測量天平砝碼的體積的詳細介紹！
